Možemo reći da je BIM nastao kao odgovor na mnoge probleme koje se javljaju tokom projektovanja i izvođenja sa ciljem da se u nekoj meri smanje ili u potpunosit eliminišu. Kao uobičajene tipove možemo navesti: neusaglašenost dokumentacije, transparentnost informacija, pravovremena komunikacija, dodatni radovi na gradilištu.
BIM u celosti možemo posmatrati kao skup procesa koji su postavljeni pre početka izrade projekta sa jasno definisanim ciljevima specifičnim za dati projekat.
Najčešće namene BIM modela:
- 2D dokumentacija
- 3D vizualizacija
- Kontrola kolizija
- Multidisciplinarna koordinacija
- Specifikacija količina materijala
- Planiranje procesa izvođenja
- Praćenje procesa izvođenja
- Upravljanje objektima i opremom nakon predaje izvedenog objekta (Facility Management)
- Komunikacija sa ne tehničkim učesnicima u projektu
Ključno je identifikovati uzroke problema i način na koji bi upotreba BIM tehnologije bila od značajne koristi za dati projekat.
Primer 1:
Problem: Otežane komunikacije projektovanja i izvođenja, greške prilikom izvođenja i nepredviđeni troškovi naknadnih radova.
Glavni uzrok: Neusaglašenost tehničkih 2D crteža.
Cilj: Eliminisati mogućnost pojave neusaglašenih tehničkih 2D crteža.
Metodologija rešenja: Izrada 3D BIM modela koji će služiti za generisanje 2D crteža (osnova, preseka, izgleda…) i time isključena mogućnost neusaglašenosti crteža.
U ovom jednostavnom primeru je jasno da izrada 3D modela sa sobom povlači dodatna sredstva, pa je samim tim je od velike važnosti pravilno proceniti da li, u datom slučaju, sredstva opravdavaju cilj. Na kraju se svodi na odnos uloženo/dobijeno.
Primer 2:
Problem: Pojava značajnih troškova i odlaganje rokova završetka u slučaju pojave bilo kakvih odstupanja od projekta mašinskih instalacija.
Uzrok: Kompleksan projekat i klasnična metodologija projektovanja mašinskih instalacija ne isključuju pojavu grešaka na adekvatnom nivou. Mogu se sa visokom sigurnošću očekivati izmene na licu mesta.
Cilj: Eliminisanje dodatnih radova koji bi uticali na troškove i rokove izvođenja mašinskih instalacija.
Metodologija rešenja: Izrada 3D BIM modela konstrukcije i 3D BIM modela mašinskih instalacija sa jasnim zahtevima po pitanju položaja, međusobnih razmaka i kontrole kolizija između elemenata konstrukcije i instalacija.
Primer 3:
Problem: U fazi odabira izvođača ponude za izvođenje drastično variraju i nije očigledan razlog. Postavlja se pitanje kojeg izvođača odabrati, da li je procena dobro sprovedena.
Uzrok: Složenost objekta i nedostatak neophodnih informacija potrebnih za procenu. Ljudska greška prilikom sagledavanja i posrednog računanja količina i troškova izvođenja pojedinih pozicija radova.
Cilj: Pružiti izvođačima relevantne podatke potrebne za procenu radova sa redukovanje šanse za greškom.
Metodologija rešenja: Izrada 3D BIM modela konstrukcije i arhitekture u kome elementi sadrže opise prikladne pozicijama radova.
U neke od najznačajnijih BIM projekata do sada se mogu ubrojati:

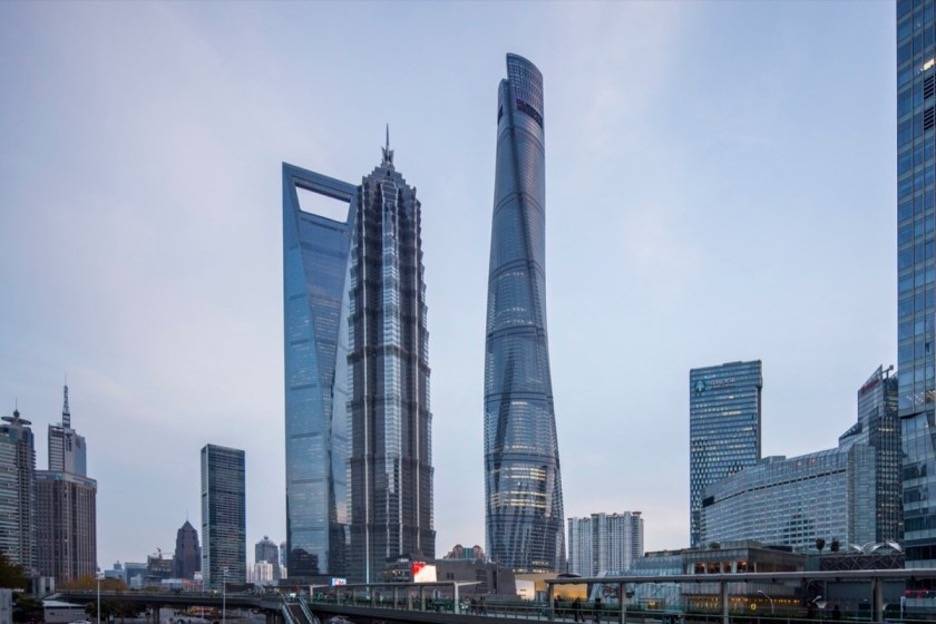

1. Shanghai Tower, China

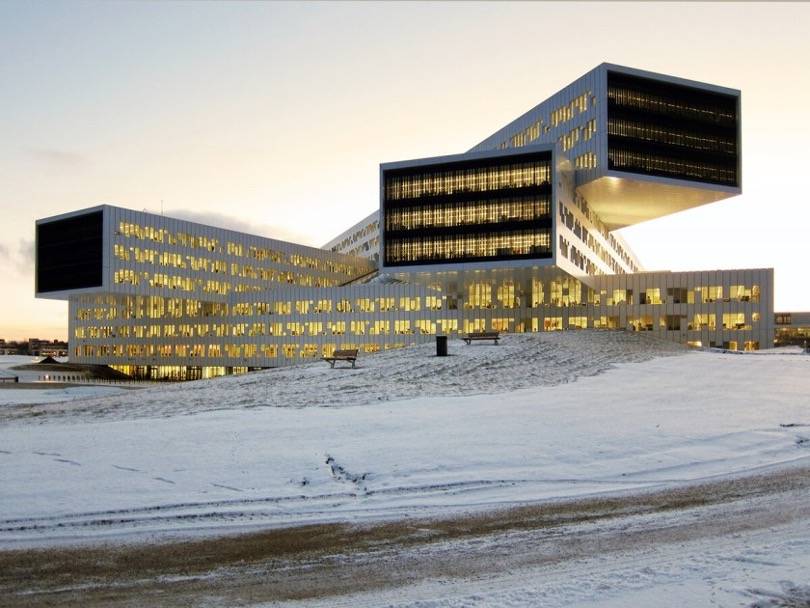

2. Statoil Regional and International Offices, Norway
Architects: A-Lab
Area: 117.000m2
Year: 2012

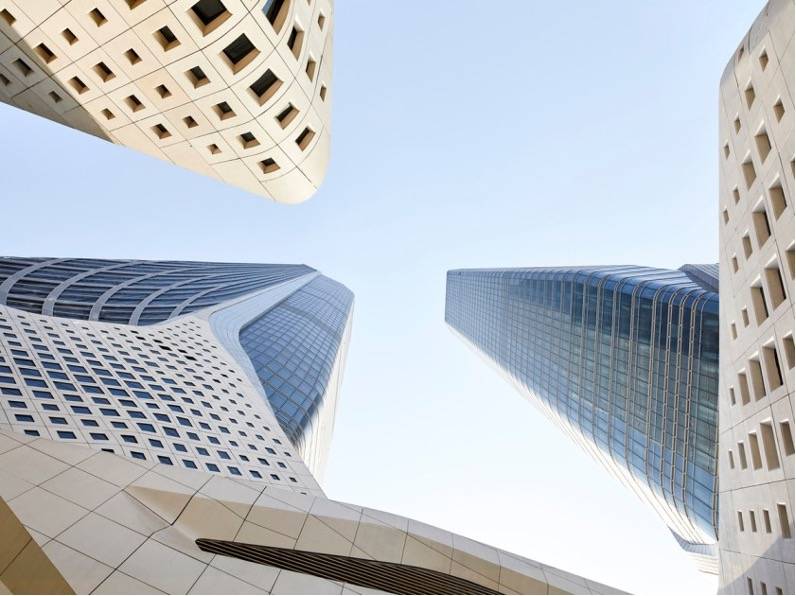

3. Nanjing International Youth Cultural Centre, China
Architects: Zaha Hadid, Patrik Schumacher
Area: 465.000m2
Year: 2018
7. Building B310 – Technical University Denmark (DTU)
Architects: Christensen & Co Architects
Area: 100.000 sqft – 300.000 sqft
Year: 2019
Source: N/A

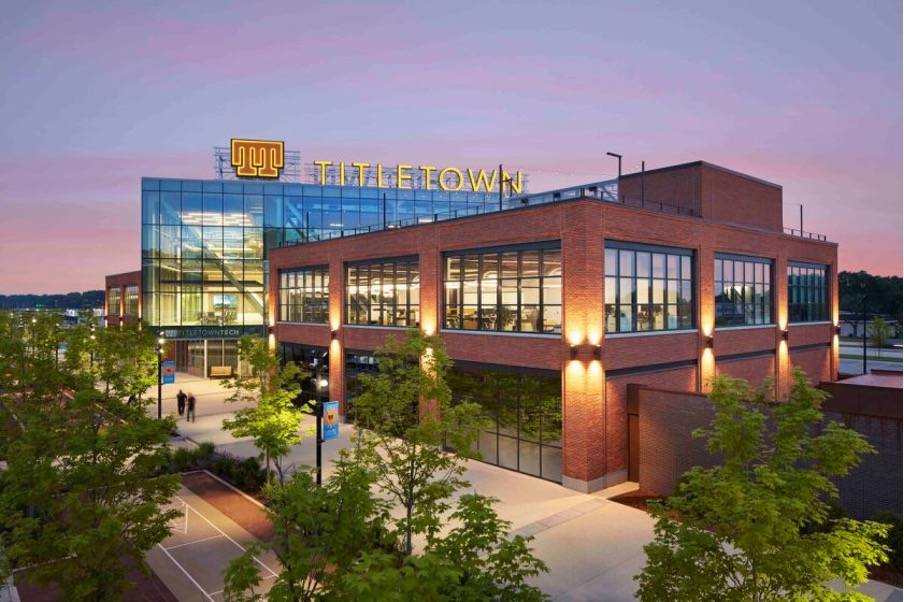

8. TitletownTech
Architects: SGA
Area: 25.000 sqft – 100.000 sqft
Year: 2019
Source: N/A
9. The Clichy-Batignolles, Paris
Architects: Accueil – Biecher Architectes, MAD Architects
Area: 71.000sqft
Year: 2016
Izvor: TemaCAD
Autor: Vuk Vukanić, Tehnički direktor, Autodesk AEC Application Engineer, Autodesk Certified Instructor – Gold
Fotografije preuzete sa www.archdaily.com
